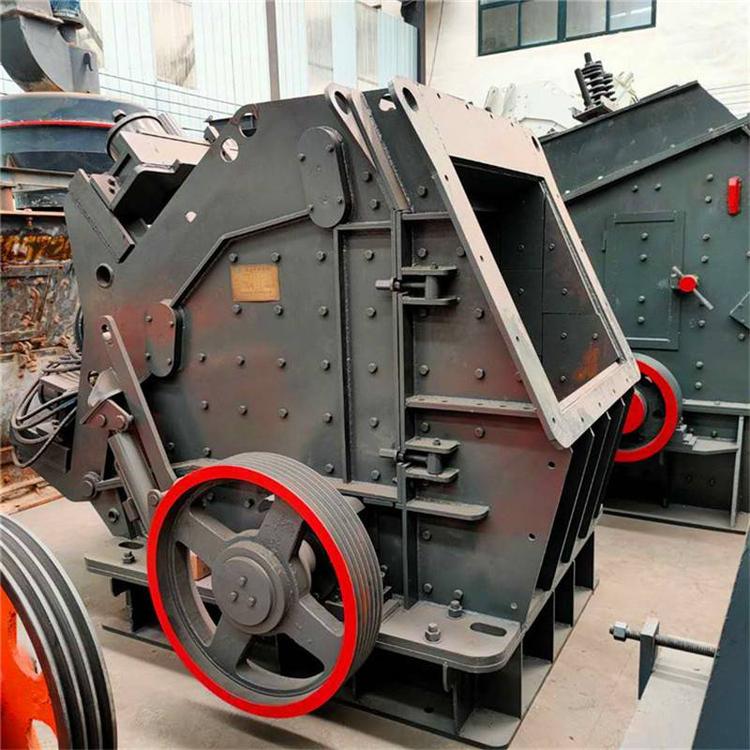

反擊式破碎機 石灰石破碎機 新型反擊式破碎機
作者：振科制砂機 發布時間：2023-05-24 瀏覽
次
反擊式破碎機（反擊破）是我公司在吸收國內外先進技術，結合國內砂石行業具體工礦條件而研制的新一代反擊式破碎機。
反擊式破碎機又被稱為砂石破碎機，它采用新制造技術，du特結構設計，加工成品呈立方體，無張力和裂縫，粒形相當好。
反擊破應用領域：
砂石破碎機能處理邊長不超過500mm、抗壓強度不超過350MPa各種粗、中、細物料（花崗巖、石灰石、混凝土等），廣泛應用于各種礦石破碎、鐵路、高速公路和建筑行業人工砂石料生產。
石灰石破碎機性能特點：
1.進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少，破碎比大，產品形狀呈立方體，可選擇性破碎。
2.本機經優化設計成低轉速、多破碎腔沖擊型破碎機，其線速度較一般反擊破降低 20%-25% ，以低能耗獲得高生產能力。
3.轉子背板能承受轉子ji高轉動慣量和錘頭沖擊破碎力。
4.反擊板與板錘間隙能方便調節，控制出料粒度，顆粒形狀好；
5.結構緊湊、機器剛性強、轉子具有大轉動慣量；
6.高鉻板錘，抗沖擊、抗磨損、沖擊力大，合理板錘結構，具有裝卸快、多換位等優點，可大縮短換板錘時間。
7.破碎功能全、生產率高、機件磨耗小、綜合效益高。
8.無鍵連接，檢修方便，經濟可靠，以新制造技術，研制成功一種高nai磨性、高韌性鉻、鉬、、釩合金材質，解決了硬物料破碎性難題。大大提高了板錘使用壽命。
9.反擊齒板、無鍵聯接，新型nai磨材料使板錘、反擊板和襯板使用壽命更長；
10.全液壓開啟，便于維修及更換易損件。
反擊式破碎機結構及工作原理
這款反擊式碎石機結構主要由拉桿、前反擊架、后反擊架、反擊襯板、主軸、鎖緊塊、壓緊板、轉子架、板錘、反擊板、轉子等組成。
反擊式碎石機是一種利用沖擊能來破碎物料的破碎機械，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
|
型號
|
轉子尺寸
|
進料口尺寸
|
zui大進料 (mm)
|
生產能力(t/h)
|
功率
|
重量
|
外形尺寸
|
|
PF-1007
|
Φ1000×700
|
400×730
|
300
|
35-50
|
37-55
|
9.5
|
2400×1560×2660
|
|
PF-1010
|
Φ1000×1050
|
400×1080
|
350
|
50-80
|
55-75
|
12.6
|
2440×2250×2630
|
|
PF-1210
|
Φ1250×1050
|
400×1080
|
350
|
70-120
|
110-132
|
14
|
2700×2340×2870
|
|
PF-1214
|
Φ1250×1400
|
400×1430
|
350
|
80-160
|
132-160
|
18.58
|
2700×2440×2900
|
|
PF-1315
|
Φ1300×1500
|
860×1520
|
450
|
160-260
|
180-260
|
24.2
|
2860×2800×3050
|
|
PF-1320
|
Φ1320×2000
|
860×2030
|
500
|
160-350
|
300-375
|
30
|
2700×2440×2900
|
