石頭重錘破碎機 重錘式破碎機原理
作者：振科制砂機 發布時間：2023-08-24 瀏覽
次
重錘破碎機可作干、濕兩種形式破碎，適用于高速公路、高速鐵路、隧道、大型立交橋、水泥、冶金、建材、煤炭、化工等行業物料的破碎。
重型錘式破碎機主要用于水泥、砂石、選煤、建材、化工、電力、冶金、公路建設及復合肥等行業，如：選礦廠、耐火材料廠、水泥廠、玻璃廠等工業部門中細磨中等硬度物料。公司生產的重型錘式破碎機可作干、濕兩種形式破碎，濕式是將物料滲水進行濕磨，干式則不允許滲水而進行干磨。常用于破碎物料抗壓強低于150Mpa或含鈣量高于40%的石料，如石灰石、煤、鹽、白亞、石膏、明礬、磚、瓦、煤矸石等物料。
重錘式破碎機優點：
1、重型錘式破碎機入料粒度大，出料粒度小，變?nèi)壠扑?二級破碎)為一級破碎，很好實現了一臺破碎機抵兩臺破碎機的低成本運營。因此可降低35%的成本。它是一個耗能低，投資低的設備。
2、重型錘式破碎機又稱重錘破，是在普通重型錘式破碎機、反擊式破碎機、立軸錘式破碎機及各種用錘頭(板錘)對石料進行打擊破碎的機械原理上，經過優化設計后生產的又一代破碎機械產品，改變了以篦條控制出料顆粒大小的方法，減少了錘頭在破碎腔內的磨損，使錘頭的壽命提高4—6倍。實現了破碎技術的提高和突破，達到了事半功倍的效果。
3、公司生產的重型錘式破碎機采用為精良的配件，特別是nai磨件的選材上，采用鉻合金的錘頭，是目前國內先進的技術nai磨金屬件。
4、它可以破碎濕料，也就是說，在破碎濕料時可以進行加水以減少灰塵污染，保護工人健康和環境。
重錘式破碎機原理:

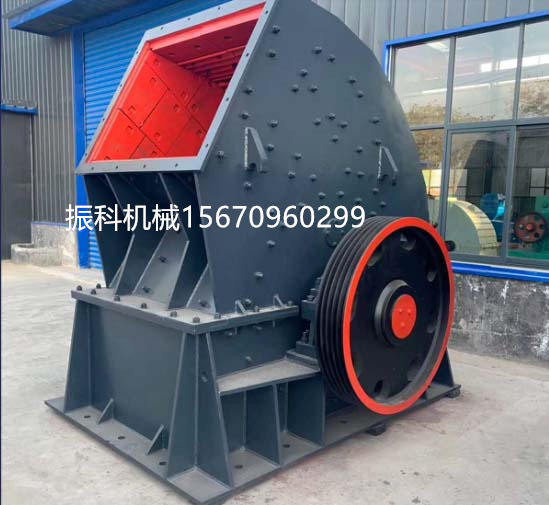

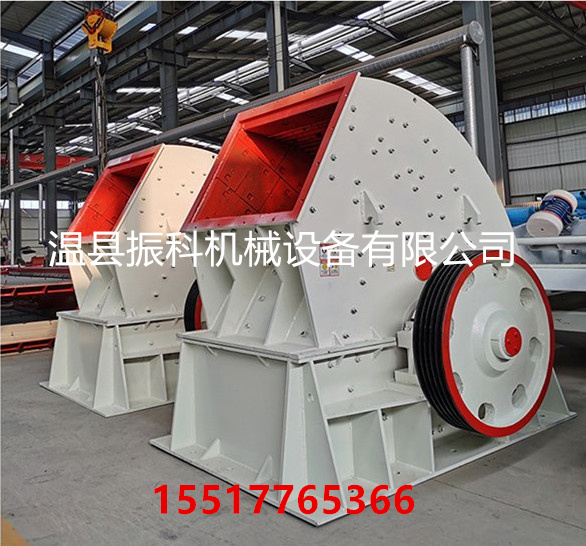

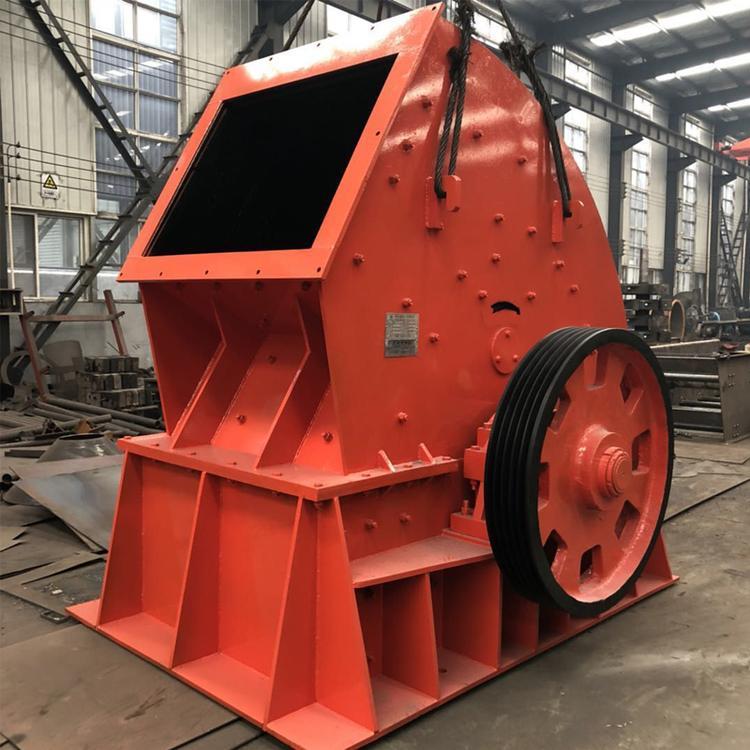

重型錘式破碎機由機殼、轉子、打擊板、錘頭、支架、襯板等組成。
1、機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口，內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。
2、轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸將6-8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，為了使轉子在運動中儲存一定的動能，避免破碎大塊物料時，錘頭的速度損失不致過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。
3、主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。
4、錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當?shù)腻N頭質量。錘頭用雙金屬熱復合材料液復合鑄造而成，是一般錳鋼錘頭壽命的3倍以上。
|
規格
|
生產能力(m3/h)
|
電機功率
(kw)
|
|
PCΦ400×300
|
5-10
|
4P 11KW
|
|
PCΦ600×400
|
10-22
|
4P 22KW
|
|
PCΦ800×600
|
18-40
|
6P 55KW
|
|
PCΦ1000×800
|
25-50
|
8P 75KW
|
|
PCΦ1000×1000
|
30-55
|
8P 90KW
|
